Žeriav vodný pre miestne železnice MÁV Oldenburg

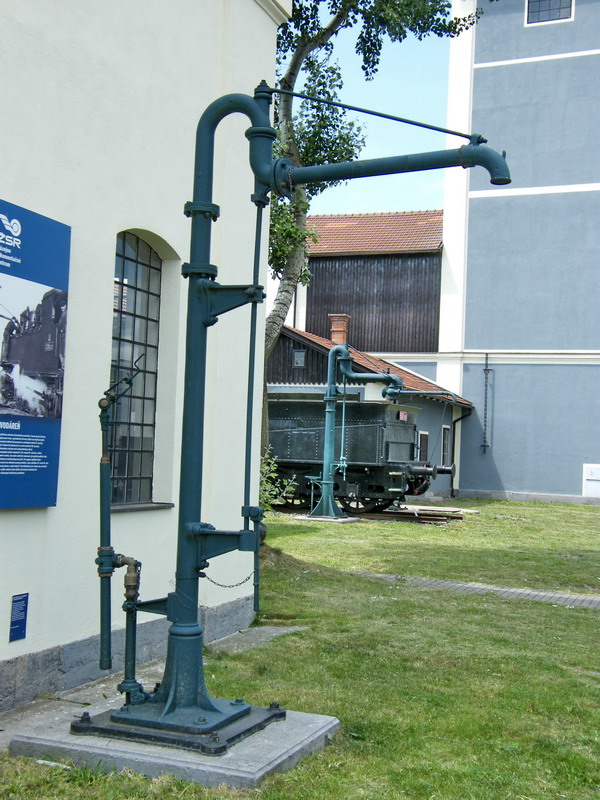

ks Vodný žeriav (rok výroby prelom 19. a 20. storočia, výrobca Teudloff a Diettrich Budapest) je predstaviteľom vodného žeriavu pre miestne trate MÁV typu Oldenburg. Žeriav je tvorený liatinovým výtlakovým stojanom so svetlosťou 100 mm, ktorý má na vrchu prepadové koleno 180°. Medzi výtlakovým stojanom a prepadovým kolenom je pomocou prírub vložená liatinová rúra, ktorá zvyšuje žeriav. Na prepadovom kolene je prisadené otočné koleno 90°, z ktorého pokračuje vodorovná rúra zakončená opäť kolenom 90°. Takto usporiadané otočné výtokové rameno je ovládané pomocou tyče s kyvnou pákou v spodnej časti. Tyč je v spodnej časti uložená v nosnej liatinovej konzole, vo vrchnej časti je vedená vodiacou konzolou. Z konca ramena je vedená tyč, ktorá otáčala návestnú lampu umiestnenú na prepadovom kolene. V zadnej časti stojanu dole je konzola, ktorá drží parné potrubie s teleskopickým ramenom, umožňujúcim napojenie parného čerpadla na parný rušeň. Predmetný žeriav bol do zbierok MDC získaný okolo roku 1991, nachádzal sa v žst. Vrbové. V roku 2005 bol zreštaurovaný a umiestnený v expozícii vodárenstva v Železničnom múzeu v starom rušňovom depe Bratislava východ. Osadenie žeriavu v expozícii sponzorsky podporil Ing. Bodo Hauswald.
