Žeriav parný

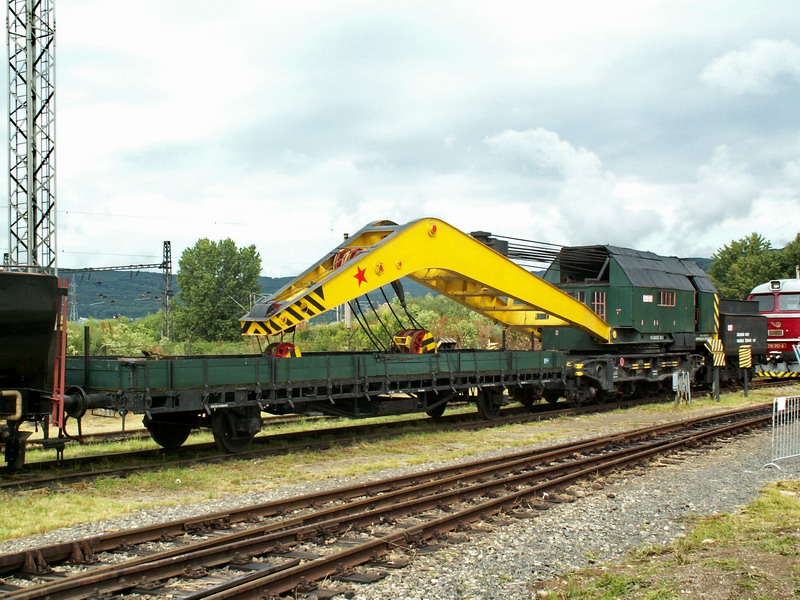

Parný nehodový žeriav č. 137 (r. v. 1947, výrobca Škoda, výrobné číslo 1032) patrí do kategórie havarijných železničných žeriavov, určených predovšetkým pre uvoľňovanie trati po nehodách. Používal sa však i stavbách a rekonštrukciách železničných tratí. Jeho hlavný zdvih má nosnosť 50 t, pomocný 15 t. Žeriav bol schopný aj jazdy vlastnou silou, nanajvýš však rýchlosťou 3 km/hod. Poháňal ho reverzný dvojvalcový parný stroj s kulisovým rozvodom a samočinným regulátorom otáčok. Para sa vyrábala v stojatom vodotrubnom kotlíku s prehrievačom a pracovným pretlakom 12,5 baru. Kotol bol umiestnený v zadnej časti otočného dielu a slúžil aj ako protizávažie. Zásobu uhlia a vody viezol žeriav v samostatnom zásobníku, upravenom z rušňového tendra. Dopravu žeriavu vo vlaku umožňoval ochranný plošinový vozeň. Obidve vozidlá sa však na mieste práce od žeriavu odvesili a žeriav pracoval samostatne; voda a zásoba uhlia, potrebná pre tento čas bola umiestňovaná priamo v otočnej časti žeriavu vedľa parného kotla. Vodný vozeň č. 170 k parnému žeriavu č. 137 (r.v. po 1910, výrobca ?, výrobné číslo ?) je zásobník uhlia a vody pre potreby parného nehodového žeriavu. Pôvodne sa jedná o rušňový nitovaný trojnápravový tender radu 516.0, ktorý v rokoch 1910 – 1917 vyrábali vagónky v Rakúsku, Čechách a Poľsku. Pre použitie s parným žeriavom bol upravený predovšetkým dosadením klasického narážacieho a ťažného ústrojenstva aj na predné čelo. Vozeň slúžil ako zdroj vody a uhlia pre prevádzku žeriavu, pri samotnej práci však bol od žeriavu odvesený, žeriav mal vodu a uhlie potrebné na vykonanie požadovanej práce umiestnené priamo v otočnej časti žeriavu vedľa parného kotla. Ochranný vozeň č. 41 241 k parnému žeriavu č.137 (r. v. cca 1941, výrobca pravdepodobne Královopolská strojírna Brno, výr. č. 19211) je nízkostenný dvojnápravový vozeň bez klaníc. Vyrobený bol podľa objednávky z roku 1941 pre SŽ s číslom 33754, neskôr u ČSD niesol číslo 3-39897. Nosnosť vozňa je 18 t, vlastná hmotnosť je 12 t. Vozeň slúžil ako ochranný pri prepravách parného žeriavu na pracovné miesto, pričom nad vozňom spočíval výložník žeriavu a priamo na úložnej ploche boli položené hlavný a pomocný hák. Na vozni bývali uložené aj ďalšie pomocné prostriedky. Predmetný žeriav č.137 spolu s ochranným vozňom č. 41 241 a vodným vozňom doslúžil v rušňovom depe Leopoldov v 70. rokoch 20. storočia. Do zbierok MDC bol prevedený 29.7.1986. V rokoch 1997 a 1998 boli všetky tri vozidlá v RD Nové Zámky reštaurované do vystavovateľného stavu pri príležitosti 150. rokov železníc na území Slovenska.
